Ürün Açıklaması

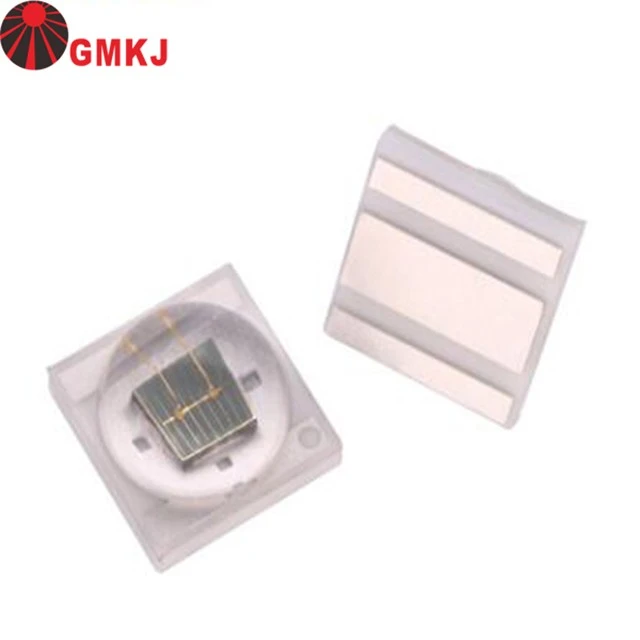

Ürün: Kızılötesi 850nm LED 3535 seramik taban
Model Numarası: GP-1WIR-G42-850NM
Giriş Akımı: 300-700mA
Giriş Voltajı: 2-2.4VDC
LED paket tipi: Seramik taban
Cips markası: Tayvan Epileds
çip boyutu: 42*42mil
Radyan gücü: 200-300mw
Dalga boyu: 840-850NM
Ömrü: 50000 saat
Garanti: 3 yıl
Uygulama: IR Kamera
Menşe Yeri: Shenzhen, Çin
Teslim süresi: 5-7 iş günü
Not:
1. Yukarıdaki ileri voltaj ölçüm toleransı ±0.1V'dir.
2. Yukarıdaki ışık akısı ölçüm toleransı ±%10'dur。
3. Yukarıda gösterilen dalga boyu ölçüm hatası artı veya eksi 0.1nm'dir.
3. Yukarıdaki renk koordinatları ölçüm toleransı toleransı ±0,003。
4. 2θ1/2, ışık yoğunluğunun optik merkezin 1/2 olduğu optik merkez çizgisinden açıdır.
merkez çizgisi değeri
●Yeniden akış için notlar [yeniden akış ürünleri gerekiyorsa]
1. Reflow lehimleme iki defadan fazla yapılmamalıdır. 24 saatten fazla olması durumunda
Önce lehimlemeden sonra LED'ler zarar görür.
2. Kaynak yaparken, malzeme ısıtıldığında kolloid yüzeye sert bastırmayın.
3. Isı ileten lehim pastasını alüminyum taban plakası üzerine kazıyın, lehim pastasını karıştırın
lehim pastasını kazımadan önce 10-15 dakika saat yönünde çevirin ve alüminyum taban plakasını yerleştirin
lehim pastası kazıma aletinde. Lehim pastasını eşit ve kalın bir şekilde kazıyın
4.Hava sirkülasyonu sağlamak için lehim pastası çelik hasırın bir haç haline getirilmesi gerekir,
LED'in zayıf ısı dağılımının neden olduğu lehim pastasının yükselmesini önleyin
5. Lambanın düz bir şekilde monte edilmesi gerektiğini ve LED ışık kaynağının iki piminin
alüminyum alt tabakanın kaynak pedi konumuna monte edilmiştir.
6. Tüm ışık kaynağını, ışığı takmak için lehim pastasının alüminyum taban plakasını 2 saat içinde kazıyın.
Alüminyum taban plakasına monte edilen kaynak, operatör ışığın olup olmadığını kendi kendine kontrol etmelidir.
45 derece eğilmek için kaynak takılıdır (& #39; geri, ışık kaynağı alt süspansiyonu olamaz)
her ışık kaynağını kontrol edin
7. Yeniden akış kaynağından sonra, ışık kaynağının kaynak pedinin konumunda olup olmadığını kontrol edin ve
eksantrik fenomen yok veya ikinci ışık dağıtım merceğinde çizgi kırılacak,
açık devre ile sonuçlanır.
8. Reflow lehimlemeden sonra hızlı soğutmaya izin verilmez.
9. Deforme olmuş PCB üzerinde kaynak yapmayın.
●LehimlemeDemir
1. Elle lehimleme yaparken, demirin sıcaklığını 3 saniyeden daha az 300 ℃ altında tutun.
2. El lehimi sadece bir kez yapılmalıdır.
●Onarım
LED'ler lehimlendikten sonra onarım yapılmamalıdır. Onarım kaçınılmaz olduğunda, bir
çift başlı havya kullanılmalıdır (aşağıdaki resimdeki gibi). Önceden teyit edilmelidir
LED'lerin özelliklerinin onarımdan zarar görüp görmeyeceği.
●Uyarılar
1.LED ambalajı silika jeldir, bu nedenle LED kolloidal yüzey kolloidal üzerinde yumuşak, sert basınçtır.
yüzey LED güvenilirliğini etkileyecektir, bu nedenle güçlü önlemek için önleyici tedbirler olmalıdır
ambalaj parçaları üzerindeki basınç, emme memesi, kolloidal yüzey üzerindeki basınç
uygun olmalıdır.
2. Bileşenler PCB'nin eğri (eş düzlemli olmayan) kısmına monte edilmemelidir. Lehimlemeden sonra,
devre kartını bükmeyin.
3. Soğutma işlemi sırasında normale mekanik kuvvet veya aşırı titreşim uygulamayın.
lehimleme sonrası sıcaklık. Lehimlemeden sonra cihazı hızla soğutmayın.
UYGULAMALAR
Biyometrik Tanımlama
Sürücü İzleme Sistemleri
Dış Algılama Uygulamaları
Hareket kontrolü
İç Varlık Algılama
GMKJ LED'i hakkında
Led ürünlerimizin çoğu, RoHS EN62471/IEC62471 vb. ile birlikte LM-80 test edilmiş ve onaylanmıştır. Hem tasarım hem de teknoloji alanlarında 100'den fazla patent aldık. Mükemmel kalite, çeşitlilik ve güvenilir performans, uygun fiyat ve tatmin edici satış sonrası hizmet ile tüm ürünlerimiz uluslararası kalite standartlarına uygundur ve dünya çapında çeşitli farklı pazarlarda büyük memnuniyetle karşılanmaktadır.
SMD3535 led kızılötesi 850nm dalga boyu örnekleri mevcuttur.
