Malzeme Tanımlama ve Spektral Algılama için 1200nm NIR LED
| Parça Numarası | GTY-3535R1200-1CC0-G1D2M |
|
Tepe Dalga Boyu |
1200-1250 nm |
| Dalga Boyu Toleransı | ±50nm (özelleştirilebilir) |
| Spektral Bant Genişliği (FWHM) | 50–70nm |
| Radyant Güç(mW) | 350mA'da 90-150mW |
| İleri Gerilim (V) | 0.9-1.5v |
| İleri Akım (mA) | maksimum 700MA |
| Görüş Açısı (derece) | 30 derece / 60 derece / 90 derece / 120 derece |
| Paket Tipi | 3535 Seramik |
| Talaş Yapısı | Kararlı emisyon için büyük çip |
| Termal Direnç | 6.5-5 |
| Ömür boyu | Sürekli çalışma altında endüstriyel-sınıf güvenilirlik |
| Resim |
|

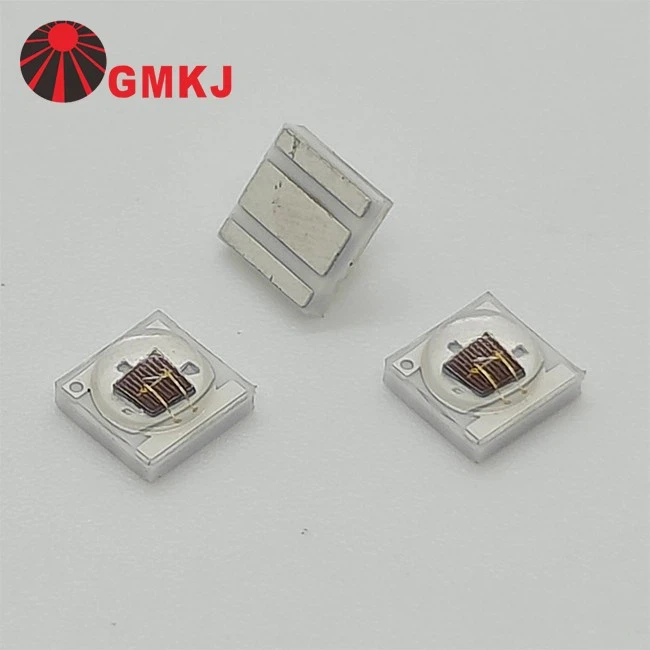

1200nm 3535 NIR LED Paket Görünümü
|
|
|
| 1200nm LED ışın 30/60/90/120 derece | Verimli Isı Dağıtımı için 3535 Seramik Paket |
Malzeme Algılama Sistemleri için 1200nm 3535 NIR LED Modülü
Malzeme Tanımlaması için Optimize Edilmiş 1200nm Spektral Çıkış

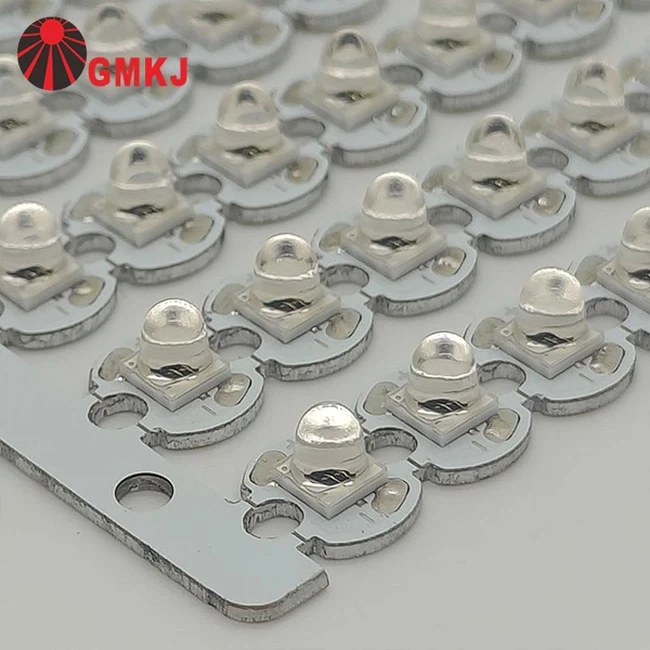

Alüminyum / Bakır PCB Üzerine Monte Edilmiş 3535 LED Dizisi
1200nm 3535 LED Paket Boyutları
1200nm 3535 NIR LED'in Elektriksel Performansı
Aşağıdaki elektriksel veriler 1200nm 3535 NIR LED'in tipik çalışma koşullarını yansıtmaktadır,
Spektral-tabanlı algılama sistemlerinde istikrarlı performansı destekler.
|
Parametre |
Sembol |
Koşullar |
Min. |
Ortalama |
Maksimum |
Birimler |
| İleri Gerilim (Vf) |
VF |
IF=700mA |
0.90 |
-- |
1.50 |
V |
|
Karta Termal Direnç Bağlantısı (热阻) |
RΘJ-B |
IF=700mA |
-- |
6.5 |
-- |
derece /W |
|
Radyant Çıkış (光功率) |
Φe |
IF=700mA |
200 |
-- |
400 |
mW |
|
Tepe dalga boyu (峰值波长) |
λp |
IF=700mA |
1200 |
-- |
1250 |
nm |
|
İleri Gerilimin Sıcaklık Katsayısı (正向压降之温度系数) |
∆VF/∆T |
IF=700mA |
−− |
-- |
−− |
mV/derece |
|
Ters akım (反向漏电流) |
IR |
VR=5V |
−− |
−− |
10 |
μ A |
|
Görüş Açısı [1] (发光角度) |
2Θ1/2 |
IF=700mA |
−− |
120 |
−− |
Derece |
| Bu elektriksel özellikler, malzeme farklılaştırması ve spektral tepki analizi için gereken tutarlı çıktıyı destekler. |
Sıralama ve Spektral Analizde 1200nm NIR LED Uygulamaları
Endüstriyel denetim ve sınıflandırma sistemlerinde doğru malzeme tanımlaması, uygun NIR dalga boyunun seçimine bağlıdır.
Yaklaşık 1200 nm'de plastikler ve organik maddeler gibi farklı malzemeler farklı soğurma davranışı gösterir ve bu dalga boyunu sınıflandırma ve tespit görevleri için uygun hale getirir.
Tipik uygulamalar şunları içerir:
Geri dönüşüm sistemlerinde malzeme ayırma
Bileşim farklılıklarına dayalı gıda denetimi
NIR kontrastı gerektiren makine görüş sistemleri
Endüstriyel kalite kontrol ve tespit
Özel uygulama gereksinimlerini karşılamak için özel dalga boyu eşleştirme ve LED konfigürasyonu mevcuttur.
Bu sayfadaki veri sayfası 1200nm 3535 NIR LED için detaylı teknik bilgi sağlar.
Proje iletişimi için uygulama ekibimize şu adresten de ulaşabilirsiniz:
gmkj06@gmleds.com
