Ürünler Açıklama
12mm 80W 400nm Flip Chip UV SMD LED Modül Özellikleri:
| Ürün adı | 12mm 80W 400nm Flip Chip UV SMD LED Modülü |
| Parça numarası | Gd -1212 p 400-12 c3d-j1d5b |
| Cips markası | Tayvan Epistar 45mil Flip Chip |
| Giriş |
36-40 VDC Max 2100ma |
| Radyasyon gücü |
30000-40000 MW 2100mA'da |
| Aydınlatma verimliliği | Görünmez UV aydınlatma, LPW'den bahsetmiyor |
| Renk |
400-410 nm UV dalga boyu |
| Güç |
2100mada maksimum 80 watt |
| Paket malzemesi | Aln seramik boyutu 12x12mm |
| Aydınlatma açısı |
120 derece |
| Marka ve üretici | Gmleds, gmkj |
| Garanti | 4 yıl |
| OEM hizmeti |
1. SKD parçaları mevcuttur; 2. İhtiyacınız olan boyutta özelleştirilmiş LED dizisi burada tamam. |
Geleneksel tel bağlı UV LED ambalajına kıyasla flip-çip UV LED ambalajının avantajları nelerdir?
Flip-Chip UV LED ambalajı, geleneksel tel bağlı UV LED ambalajına göre çeşitli avantajlar sunar:
Daha İyi Termal Yönetim: Flip-çip ambalajı, çip ve ısı emici arasında doğrudan temas sağlar ve ısı dağılmasını iyileştirir.
Daha yüksek ışık verimliliği: Flip-Chip Ambalaj, ambalaj malzemelerindeki ışık kaybını azaltarak ışık çıkış verimliliğini artırır.
Düşük termal direnç: Chip ve substrat arasındaki doğrudan temas, daha uzun cihaz ömrüne katkıda bulunarak termal direnci azaltır.
Daha yüksek güvenilirlik: Flip-çip ambalajı, altın tellerin kullanımını en aza indirir ve tel kırılmasından kaynaklanan arıza riskini azaltır.
Daha Kompakt Tasarım: Flip-çip ambalajı, daha küçük paket boyutlarına olanak tanır, bu da yüksek yoğunluklu entegrasyon uygulamaları için uygun hale getirir.

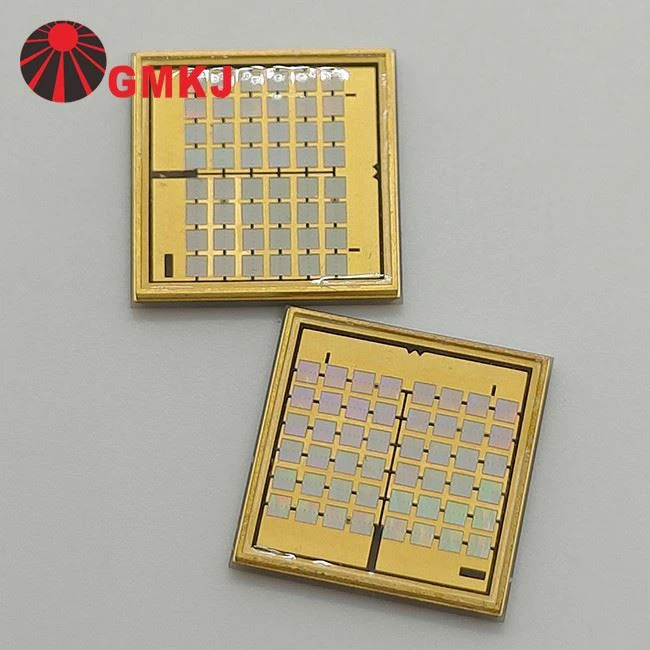

12mm 80W 400nm Flip Chip UV SMD LED Modül Resmi:
12mm 80W 400nm Flip Chip UV SMD LED Modül Boyutları:
12mm 80W 400nm Flip Chip UV SMD LED Modül Özellikleri:
|
Parametre |
Sembol |
Koşullar |
Min |
AVG. |
Maksimum |
Birimler |
|
İleri voltaj |
VF |
IF=2100 MA |
36.00 |
-- |
39.00 |
V |
|
Tahtaya termal direnç kavşağı |
RΘJ-B |
IF=2100 MA |
-- |
2 |
-- |
Derece /W |
|
Parlak akı |
Φe |
IF=2100 MA |
30000 |
−− |
40000 |
MW |
|
Zirve dalga boyu |
λp |
IF=2100 MA |
400 |
−− |
410 |
NM |
|
Ters akım |
IR |
VR=60V |
−− |
−− |
10 |
μ A |
|
Görüntüleme açısı |
2Θ1/2 |
IF=2100 MA |
−− |
120 |
−− |
Dip |
Başvuru
12mm 80W 400nm Flip Chip UV SMD LED Modülübaşvuru
12mm 80W 400nm Flip Chip UV SMD LED modülü, özellikle verimli ısı dağılımı ve dayanıklılık için seramik bazdan yapılmış bir modül, etkili kürleme ve işleme için yüksek yoğunluklu UV ışığının gerekli olduğu uygulamalarda kullanılır. Ana uygulamalar şunları içerir:
Endüstriyel baskıda UV kürleme:
Mürekkep püskürtmesinde kullanılır ve çeşitli substratlarda (örn. Kağıt, plastik ve metal) kürleme mürekkepleri, kaplamalar ve vernikler için kullanılır.
Ticari baskı işlemlerinde yüksek verim sağlayan hızlı kürleme hızları sunar.
Yapıştırıcı ve kaplama kürleme:
Elektronik, otomotiv, tıbbi cihazlar ve diğer hassas imalat endüstrilerinde kullanılan UV'ye duyarlı yapıştırıcıları iyileştirmek için idealdir.
Ayrıca ahşap kaplamalar, koruyucu kaplamalar ve optik kaplamalar gibi hızlı, dayanıklı bir kaplamanın gerekli olduğu kaplama uygulamalarında da kullanılır.
3D baskı:
SLA (Stereolitografi) ve DLP (Dijital Işık İşleme) Fotopolimer reçineleri katman katmanına göre iyileştirmek için 3D baskı.
Pürüzsüz yüzeylere sahip yüksek hassasiyetli 3D baskılı parçaların üretilmesine izin verir.
PCB ve Elektronik Üretim:
Basılı devre kartlarında (PCB'ler) ve daha fazla koruma ve dayanıklılık için elektronik bileşenlerde konformal kaplamaların ve UV yapıştırıcılarının kürlenmesinde kullanılır.
Hassas elektronik bileşenlere minimum ısı hasarı ile hızlı kürleme sağlar.
Otomotiv ve havacılık bileşeni üretimi:
Üretimde UV'ye duyarlı boyaları, kaplamaları ve yapıştırıcıları tedavi etmek için kullanılır, güçlü, dayanıklı bağlar ve yüzey koruması sağlar.
Hızlı iyileştirme özellikleri nedeniyle yüksek hacimli otomotiv üretim hatlarında faydalıdır.
Optik ve lens bağı:
Gözlük, kameralar ve tıbbi görüntüleme ekipmanlarında olduğu gibi hassasiyet ve netliğin kritik olduğu uygulamalardaki bağlama lensleri ve diğer optik bileşenler için uygundur.
200W UV LED modülünün seramik tabanı, yüksek güç koşullarında daha uzun operasyonel ömür ve tutarlı performans sağlayarak, zorlu, sürekli kullanımlı ortamlar için ideal hale getirerek verimli ısı dağılmasına yardımcı olur.
