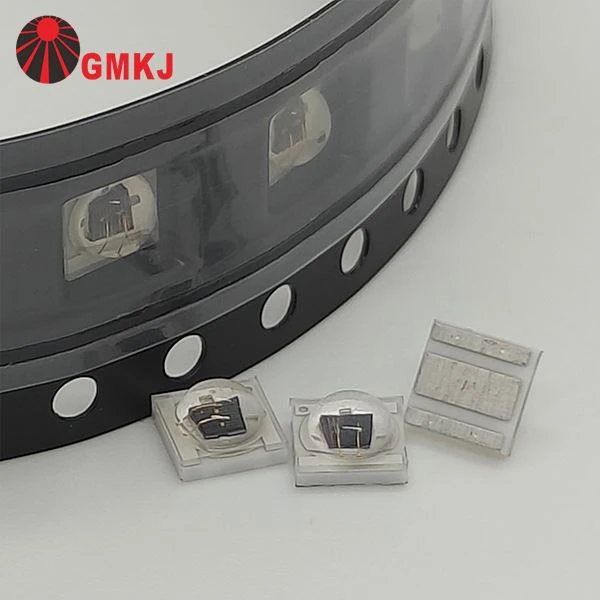

IR 810nm 3535 SMD LED Diyot Özellikleri
| Ürün adı | IR 810nm 3535 SMD LED Diyot |
| Parça numarası | GT-3535R805-1CC0-G1D2M |
| Cips markası | Tayvan Epiledler |
| Etiketteki üretici markası |
GMKJ Markası Çin'in Shenzhen şehrinde bulunan Guangmai Technology Co., Ltd tarafından üretilmiştir. |
| Giriş |
IFmax 700mA ile 1,4-1,8vdc |
| Işık / Radyant Akı | 700mA'da 400-600mW |
| Aydınlatma Verimliliği | Görünmez kızılötesi LED'ler, LM/W mevcut değil |
| Dalgaboyu/Renk |
Tepe dalga boyu 805-810 nm
Kızılötesi dalga boyunda diğer dalga boyları burada mevcuttur: 730-740nm; 805-810nm; 830-835nm; 845-855nm; 900-910nm; 940-950nm;
SWIR dalga boyu şu ülkelerde mevcuttur: 1040-1050nm; 1060-1080nm; 1200-1250nm; 1300-1350nm; 1400-1450nm; 1500-1550nm; 1570-1580nm; 1600-1650nm; |
| Güç |
1-3 Watt |
| Paket malzemesi |
AL2O3 seramik, 3.5x3.5mm ebadında smd led |
| Aydınlatma açısı |
120 derece aydınlatma açısı, kubbe silikon mercek (Normal stok, Küçük adet tamam) 90 derece aydınlatma açısı, kubbe silikon lens (ADEDI 2000 adet) 60 derece aydınlatma açısı, kubbe silikon lens (ADEDI 2000 adet) 30 derece aydınlatma açısı, kubbe silikon lens (ADEDI 2000 adet) |
| Fiyat | Fiyat için lütfen GMKJ ile iletişime geçiniz. |
| Minimum sipariş miktarı |
Stok durumuna bağlıdır: Stok göndermeye hazırsak, test amaçlı numunelerle birlikte 100 adet bile burada kabul edilebilir. Stok yoksa, 1 rulo pakette en az 1.000 adetlik minimum sipariş miktarına ihtiyacımız var. |
| Garanti | 4 yıl |
| OEM hizmeti |
1. SKD parçaları mevcuttur; 2. İhtiyacınız olan boyuta sahip özelleştirilmiş LED dizisi burada tamamdır. |
| Parça numarası | Güç | Dalgaboyu | Cips markası | Giriş özellikleri | ||
| GT-3535R700-G1D2 | 1-3W | 700-710 nm | Tayvan Epileds 42milyon | 2V 700mA | ||
| GT-3535R730-G1B7 | 1W | 730-740 nm | Tayvan Epileds 27milyon | 2V 350mA | ||
| GT-3535R730-S2D5 | 1-3W | 730-740 nm | Önerilen! Shilan 45mil, yüksek optik güç/30 derece,60 derece,90 derece,120 derece | 2V 700mA | ||
| GT-3535R730-G1D2 | 1-3W | 730-740 nm | Tayvan Epileds 42mil/30 derece,60 derece,90 derece,120 derece | 2V 700mA | ||
| GT-3535R750-G1D2 | 1-3W | 750-760 nm | Tayvan Epileds 42milyon | 2V 700mA | ||
| GT-3535R760-G1D2 | 1-3W | 760-765 nm | Tayvan Epileds 42milyon | 2V 700mA | ||
| GT-3535R780-G1D2 | 1-3W | 780-790 nm | Tayvan Epileds 42milyon | 2V 700mA | ||
| GT-3535R800-G1D2 | 2-3W | 800-810 nm, 400-600 mW | Tayvan Epileds 42milyon | 1,5V maksimum 1000mA | ||
| GT-3535R800-1CS0-G1D2 | 4-6W | 800-810 nm, 800-900 mW | Epiled'ler 42mil, Nano Stack yüksek mW/ 30 derece,60 derece,90 derece,120 derece | 3V maksimum 1000mA | ||
| GT-3535R830-G1D2 | 2-3W | 830-840 nm, 400-600 mW | Tayvan Epileds 42milyon | 1,5V maksimum 1000mA | ||
| GT-3535R850-S2B6 | 1.5W | 845-855 nm (önerilen) | Çin Shilan 26mil, yüksek mW/ 30 derece,60 derece,90 derece,120 derece | 1,5V maksimum 500mA | ||
| GT-3535R850-S2C6 | 2W | 845-855 nm (önerilen) | Çin Shilan 36mil, yüksek mW/ 30 derece,60 derece,90 derece,120 derece | 1,5V maksimum 700mA | ||
| GT-3535R850-S2D2 | 3W | 845-855 nm (önerilen) | Çin Shilan 42mil, yüksek mW/ 30 derece,60 derece,90 derece,120 derece | 1,5V maksimum 1000mA | ||
| GD-3535R850-S2D2 | 3-4W | 845-855 nm (önerilen) | Çin Shilan 42mil, yüksek mW/ 30 derece,60 derece,90 derece,120 derece | 1,5V maksimum 1500mA | ||
| GT-3535R850-G1D2 | 2-3W | 845-855 nm, 400-600 mW | Tayvan Epileds 42mil/30 derece,60 derece,90 derece,120 derece | 1,5V maksimum 1000mA | ||
| GT-3535R850-1CS0-G1D2 | 3-5W | 845-855 nm, 800-900 mW | Tayvan Epileds 42mil, Nano Yığın / 30 derece, 60 derece, 90 derece, 120 derece | 3V maksimum 1000mA | ||
| GD-3535R850-1CS0-S1D2 | 4-6W | 850-855 nm, 1500-1800 mW | Çin Sanan 42mil, Nano Yığın/30 derece,60 derece,90 derece,120 derece | 3V maksimum 1500mA | ||
| GT-3535R880-G1D2 | 2-3W | 880-885 nm, 400-600 mW | Tayvan Epileds 42milyon | 1,5V maksimum 1000mA | ||
| GT-3535R900-G1D2 | 2-3W | 900-910 nm, 400-600 mW | Tayvan Epileds 42milyon | 1,5V maksimum 1000mA | ||
| GT-3535R940-G1B8 | 1W | 940-950 nm | Tayvan Epileds 28milyon | 1.5V 350mA | ||
| GT-3535R940-G1D2 | 2-3W | 940-950 nm, 400-600 mW | Tayvan Epileds 42mil/30 derece,60 derece,90 derece,120 derece | 1,5V maksimum 1000mA | ||
| GT-3535R940-S1D2 | 2-4W | 940-950nm(önerilen) 500-700mW | Çin Sanan 42mil / 30 derece, 60 derece, 90 derece, 120 derece | 1,5V maksimum 1500mA | ||
| GT-3535R940-1CS0-G1D2 | 3-5W | 940-950 nm, 800-900 mW | Tayvan Epileds 42mil, Nano Yığın / 30 derece, 60 derece, 90 derece, 120 derece | 3V maksimum 1000mA | ||
| GD-3535R940-1CS0-S1D2 | 4-6W | 940-950 nm, 1500-1800 mW | Çin Sanan 42mil, Nano Yığın/30 derece,60 derece,90 derece,120 derece | 3V maksimum 1500mA | ||
| GT-3535R940-G1B8 | 1W | 940-950 nm | Tayvan Epileds 28milyon | 1.5V 350mA | ||
| GT-3535R980-G1D2 | 1-3W | 980-985 nm | Tayvan Epileds 42milyon | 1.5V 700mA | ||
| GT-3535R1040-G1D2 | 1-3W | SWIR1040-1050nm | Tayvan Epileds 42mil/30 derece,60 derece,90 derece,120 derece | 1.0-1.4V 700mA | ||
| GT-3535R1060-S1D2 | 1-3W | SWIR1060-1070nm | Çin Sanan 42mil/30 derece,60 derece,90 derece,120 derece | 1.0-1.4V 700mA | ||
| GT-3535R1060-G1D2 | 1-3W | SWIR1060-1080nm | Tayvan Epileds 42mil/30 derece,60 derece,90 derece,120 derece | 1.0-1.4V 700mA | ||
| GT-3535R1200-G1D2 | 1-3W | SWIR 1200-1250nm | Tayvan Epileds 42mil/30 derece,60 derece,90 derece,120 derece | 0.8-1.4V 700mA | ||
| GT-3535R1300-G1D2 | 1-3W | SWIR 1300-1350nm | Tayvan Epileds 42mil/30 derece,60 derece,90 derece,120 derece | 0.8-1.4V 700mA | ||
| GT-3535R1400-G1D2 | 1-3W | SWIR 1400-1450nm | Tayvan Epileds 42mil/30 derece,60 derece,90 derece,120 derece | 0.6-1.2V 700mA | ||
| GT-3535R1500-G1D2 | 1-3W | SWIR 1500-1550nm | Tayvan Epileds 42mil/30 derece,60 derece,90 derece,120 derece | 0.6-1.2V 700mA | ||
| GT-3535R1575-G1D2 | 1-3W | SWIR 1575-1580nm | Tayvan Epileds 42mil/30 derece,60 derece,90 derece,120 derece | 0.6-1.2V 700mA | ||
| GT-3535R1630-G1D2 | 1-3W | SWIR1630-1650nm | Tayvan Epileds 42mil/30 derece,60 derece,90 derece,120 derece | 0.6-1.2V 700mA | ||
IR 810nm 3535 SMD LED Diyot presim
 |
 |
|
120 derece aydınlatma açısı, kubbe silikon lens 120 derece |
90 derece aydınlatma açısı, kubbe silikon lens (ADEDI 2000 adet) 60 derece aydınlatma açısı, kubbe silikon lens (ADEDI 2000 adet) 30 derece aydınlatma açısı, kubbe silikon lens (ADEDI 2000 adet) |
GMKJ tarafından monte edilen Alüminyum LED PCBA (PCB çizimi ve BOM müşterilerimiz tarafından sağlanmıştır)
GMKJ'nin -otomatik toplama ve yerleştirme makinesi, otomatik lehim pastası uygulama makinesi, yüksek sıcaklıklı yeniden akış fırını da dahil olmak üzere kendi SMT LED PCB kartı montaj hattımız vardır.
Müşterilerimiz için PCB panolarının çizimini ve PCB kartı BOM listesini sağlayabilirlerse LED PCB kartı montajını yapabiliriz.
IR 810nm 3535 SMD LED Diyot Boyutu
IR 810nm 3535 SMD LED DiyotElektriksel Özellikler
|
Parametre |
Sembol |
Koşullar |
Min. |
Ortalama |
Maksimum |
Birimler |
|
İleri Gerilim |
VF |
IF=700mA |
1.40 |
-- |
1.80 |
V |
|
Termal Direnç Bağlantısı Kurula |
RΘJ-B |
IF=700mA |
-- |
6.5 |
-- |
dereceC/W |
|
RadyantAkı |
Φe |
IF=700mA |
400 |
-- |
600 |
mW |
|
Doruğa ulaşmakdalga boyu |
λp |
IF=700mA |
805 |
-- |
810 |
nm |
|
Ters akım |
IR |
VR=5V |
−− |
−− |
10 |
μ A |
|
Görüş Açısı [1] |
2Θ1/2 |
IF=700mA |
−− |
120 |
−− |
Derece |
Kırmızı terapi ışığı için neden 810nm ledler yaygın olarak kullanılıyor? 850nm dalga boyuna göre avantajı nedir?
810nm, mitokondriyal enzimlerin (sitokrom c oksidaz gibi) emilim zirvelerinden birine yakın olması nedeniyle kırmızı/NIR terapisinde yaygın olarak kullanılır. Basit bir ifadeyle, vücut bu dalga boyunu biraz daha verimli bir şekilde "kullanabilir", dolayısıyla fotobiyomodülasyon etkisinin genellikle daha güçlü olduğu kabul edilir.
850nm ile karşılaştırıldığında:
Verimlilik:
810nm genellikle "biyolojik olarak daha aktif" olarak görülür, bu nedenle genellikle daha profesyonel veya tıbbi-tip uygulamalarda kullanılır.
Penetrasyon:
850 nm dokuya biraz daha derin nüfuz edebilirken, 810 nm hala derindir ancak yol boyunca biraz daha fazla emilir.
Yeterlik:
850nm LED'ler genellikle daha verimlidir ve daha yüksek çıktı elde etmek daha kolaydır, bu nedenle ticari ürünlerde çok yaygındırlar.
Görünürlük:
850nm soluk kırmızı bir parıltıya sahipken, 810nm neredeyse tamamen görünmez.
Yani pratikte:
Odak noktası daha çok terapi performansı olduğunda 810nm sıklıkla seçilir
Verimlilik, maliyet ve çıkış gücünün daha önemli olduğu durumlarda 850nm yaygın olarak kullanılır
Her ikisi de yaygın olarak kullanılıyor, sadece biraz farklı öncelikler var
İlgili SMD LED'lere ait datasheet'i bu sayfadan indirebilirsiniz.
Fiyat, minimum sipariş miktarı, stok durumu ve teslim süresi gibi daha fazla ayrıntıya ihtiyacınız varsa lütfen doğrudan GMKJ LED'lerle iletişime geçin!
Her zaman sizin için buradayız!
