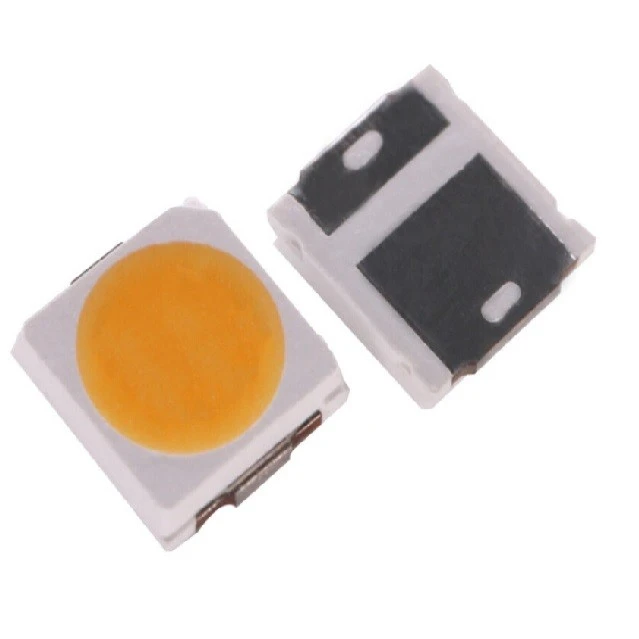

sıcak beyaz 3000k smd led 3030

3030 SMD LED CHIP Özellikleri

3030 SMD LED'in içinde 2 çip var.

6V 150mA ile seri olarak 2 çip ile var.

Ayrıca 3VDC 300mA ile paketlenmiş paralel olarak 2 çipimiz var.

Buradaki maksimum parlaklık, 3V 300mA paketlenmiş 3 çip ile yaklaşık 200LM'ye ulaşabilir.

Daha fazla bilgi için lütfen bizimle iletişime geçin.

Ürün Adı	3030 SMD LED Çip 1W 160LM	Ürün Modeli	GS-3030
Güç Dağılımı	1.05W	Renk İşleme Dizini	80
İleri Gerilim	3V /6V /9V	Görüntüleme Açısı	120°
İleri Akım	350mA /175mA /100mA	Çalışma Sıcaklığı	-40~+60 °C
Işık Akısı	140-150LM	Depolama Sıcaklığı	-40~+85 °C
Renk Sıcaklığı	4000-4500K	Lehimleme Sıcaklığı	260°C

3030 Net Görünüm

LED Özellikleri: ışık yayan diyot parametreleri

LED'leri seçerken, veri sayfası belirtimlerini anlamak gerekir, böylece en uygun LED parçası belirli bir uygulama için seçilebilir.

Her biri kendi veri sayfasına ve özelliklerine sahip çok çeşitli farklı LED'ler vardır. Renkten pakete, ışık çıkışından voltaj düşüşüne ve daha birçok spesifikasyon parametresine kadar her şey.

Bu sayfa, ana LED veri sayfası belirtimlerinin anlamını çözmeye ve LED spesifikasyonlarını anlamaya biraz açıklık getirmeye yardımcı olacaktır.

LED rengi

Bir LED seçerken bir LED'in rengi açıkça büyük önem taşır.

LED'ler etkili bir şekilde tek bir renk sağlama eğilimindedir. Aslında ışık emisyonu nispeten dar bir ışık spektrumu boyunca uzanır.

Bir LED'in yaydığı renk, tepe dalga boyu (lpk) yani en yüksek ışık çıkışına sahip dalga boyu açısından belirtilir. Bu nanometre (nm) olarak ölçülür.

LED'in rengi, yani LED'den kaynaklanan emisyonun tepe dalga boyu, esas olarak LED için kullanılan malzeme ve ayrıca talaş imalatı işlemi ile yönetilir. Prosesteki varyasyonlar, tepe dalga boyu varyasyonlarını yaklaşık 10nm ± rakamlara kadar uyarlayabilir.

Genel LED spesifikasyonunda renkleri seçerken, insan gözünün spektrumun sarı / turuncu alanının etrafındaki ton veya renk varyasyonlarına, yani yaklaşık 560 ila 600 nm arasında en hassas olduğunu hatırlamakta fayda var. Hafif proses varyasyonları, turuncu LED'ler seçilirse ve ön panelde yan yana oturursa fark edilebilen hafif renk değişimlerine neden olabilir. Bu, bir sorun olabilirse renk seçimini veya LED'lerin konumunu etkileyebilir.

LED ışık yoğunluğu değeri, Iv

Işık yoğunluğu için LED spesifikasyonu önemlidir. Işık yoğunluğu, LED çipin kendisi (tasarım, bireysel gofret, malzemeler vb.) , mevcut seviye, kapsülleme ve diğer faktörler dahil olmak üzere çeşitli faktörler tarafından yönetilir.

LED ışık yoğunluğu spesifikasyonu çoğu gösterge uygulaması için çok önemli değildir, ancak aydınlatma için LED'ler kullanıldığında, bu parametrenin birçok durumda tam olarak neyin gerekli olduğunu belirtebilmesi gerekir.

Bir LED'den gelen ışık çıkışı, tek bir nokta, eksendeki ışık yoğunluğu değeri (Iv) açısından ölçülür. Bu milicandella olarak belirtilir, mcd.

LED'ler için lv ölçümü, akkor lambalar için kullanılan ortalama küresel mum gücü, MSCP değerleriyle kolayca karşılaştırılamaz.

Bir LED için ışık yoğunluğu değeri belirli bir akım için alıntılanmalıdır. Birçok LED yaklaşık 20mA akımlarında çalışacaktır, ancak bir LED'in ışık çıkışı artan akımla artar.

LED akım / gerilim şartnamesi

LED'ler akım tahrikli cihazlardır ve ışık seviyesi akımın bir işlevidir - akımı artırmak ışık çıkışını arttırır. Maksimum akım derecesinin aşılmış olmadığından emin olmak gerekir. Bu, LED çipin kendisinde aşırı ısı dağılımına neden olabilir ve bu da ışık çıkışının azalmasına ve çalışma ömrünün azalmasına neden olabilir.

Çalışır durumda, LED'ler, kullanılan malzemeye bağlı olarak üzerlerinde belirli bir voltaj düşüşüne sahip olacaktır. Gerilim de akımın seviyesine biraz bağlı olacaktır, bu nedenle bunun için akım belirtilecektir.

Çoğu LED harici seri akım sınırlama direnci gerektirir. Bazı LED'ler bir seri direnç içerebilir ve genel çalışma voltajını belirtir.

LED ters gerilim

LED'ler büyük ters gerilimlere karşı dayanıklı değildir. Normalde oldukça küçük olan belirtilen maksimum ters voltajın üzerinde asla çalıştırılmamalıdırlar. O zaman cihazın kalıcı olarak yok edilmesi neredeyse kesinlikle sonuçlanacaktır.

LED boyunca bir ters voltajın görünme olasılığı varsa, bunu önlemek için devreye koruma sağlamak her zaman en iyisidir. Normalde basit diyot devreleri tanıtılabilir ve bunlar herhangi bir LED'i yeterince koruyacaktır.

LED görüş açısı belirtimi

LED'lerin çalışma şekli göz önüne aranarak, ışık sadece belirli bir açı üzerinden yayılır. Bu LED spesifikasyonu bazı uygulamalar için önemli olmasa da, diğerleri için büyük önem taşımaktadır.

Görüş açısı normalde derece - ° olarak tanımlanır. İlk cihazlar için görüş açısı normalde nispeten küçüktü. Daha yeni cihazlar çok daha geniş bir görüş açısına sahip olabilir.

Operasyonel ömür için LED spesifikasyonu

Bir LED'in ışık yoğunluğu zamanla yavaş yavaş azalır. Bu, bir LED'in operasyonel bir ömriyete sahip olduğu anlamına gelir.

Bu LED spesifikasyonu, aydınlatma uygulamaları için bir LED veya LED kullanılacağı zaman özel bir öneme sahiptir. LED bir gösterge olarak kullanıldığında normalde o kadar önemli değildir - burada felaket bir arıza daha büyük önem taşır.

Operasyonel ömrü için LED spesifikasyonu genellikle aşağıdaki terimlerde tanımlanır:

L50%= Aydınlatmanın %50'sine kadar olan süre (lümen bakımı)

Standartlar, bu zamanlarda LED'in kromatiklikte büyük bir kayma sergilememesi gerektiğini belirtmektedir.

Bu rakamların arkasındaki mantık, %70 lümen bakımının ışık çıkışında %30 azalmaya eşit olmasıdır. Bu, ışık çıkışında kademeli azalmaları tespit etmek için eşik için rakam civarındadır.

Işık çıkışının kritik olmadığı durumlarda, %50 lümen bakım rakamı daha uygulanabilir olabilir. Bununla birlikte, ışıkların yan yana yerleştirilebileceği uygulamalar için herhangi bir fark çok fark edilecektir ve bu nedenle% 80 lümen bakım rakamı daha uygun bir spesifikasyon olabilir.

LED çalışma ömrü rakamları, kullanılan lümen bakım rakamına bağlı olarak 50.000 saat veya daha fazla sırada olabilir. LED'lerin yaşam amaçlı öğeler olmadığına dair bir inanış vardır, ancak özellikle LED'lerin aydınlatma uygulamaları için kullanıldığı durumlarda, bileşenlerin ömrüne çok dikkatli bakılması gerekir.

Bunlar, veri tablolarında görülmesi muhtemel ana LED özelliklerinden bazılarıdır. Belirli bir LED seçmeden önce, uygun olduğundan emin olmak için tüm parametrelere bakmak ve spesifikasyon içindeki parametrelerin yayılması için iyi bir marj sağlamak gerekir.
